Ich habe mir in den letzten Tagen eine Hintergrundbeleuchtung selber gebaut.
Leider habe ich während der Fertigung keine Detailbilder gemacht. Dennoch möchte ich euch die Bilder und eine kleine Beschreibung nicht vorenthalten.
Benötigt wirde:
Polypropylenplatte 10mm
1 Bohrer 3,3mm
1 Gewindebohrer M4
1 Kegelsenker 8mm
mehrere Senkkopfschrauben M4x20mm verzinkt
1 Dose Lackspray schwarz
1 Dose Lackspray weiß
Tesa Powerstrips
1 Lee Filterfolie Blau Nr. 118 aus der Bucht
1 Schleifpapier 180er
Ösenschrauben M6
Edelstahlschweissdraht für Haken
1 T4 oder T5 Leuchte aus dem Baumarkt
Zuerst habe ich die Polypropylenplatten an einer Präzisionstischkreissäge auf 0,2mm genau geschnitten. Umso genauer die Schnittlängen, umso schöner ist später das "Spaltmaß". Jede Schreinerei sollte euch die PP Platten dementsprechend schneiden können. Da die Schnittkanten nicht 100%ig glatt sind, werden diese noch mit etwas 180er Schleifpapier und Holzstück geglättet.
Nun werden mit einem Höhenreisser die Durchgangslöcher angerissen, gekörnt und anschließend Durchmesser 4,2mm gebohrt, damit die M4 Schrauben später schön durch passen. Alternativ kann auf mit einem Messchieber angerissen werden. Die Bohrlöcher werden anschließend auf Durchmesser 8mm aufgesenkt.
Anschließend habe ich Seitenteil für Seitenteil mit jeweils 3 Schraubzwingen auf der Deckplatte ausgerichtet und mit einem Tippkörner durch die Löcher der vorgebohrten Deckplatte gekörnt. Falls kein Tippkörner vorhanden ist, kann man die Seitenteile auch mit dem 4,2mm Bohrer durch die Deckplatte leicht anbohren. So passen später die Löcher 100%ig zu den Seitenteilen.
Anschließend werden die Seitenteile mit Durchmesser 3,3mm ca. 15mm tief gebohrt und danach die Gewinde geschnitten.
In einem Seitenteil habe ich an einer Fräsmaschine die Aussparung für das Kabel der T4 Leuchte ausreichend groß gefräst.
Nun werden noch die entsprechenden Löcher für die Lampenhalterung und die Ösenschrauben gebohrt.

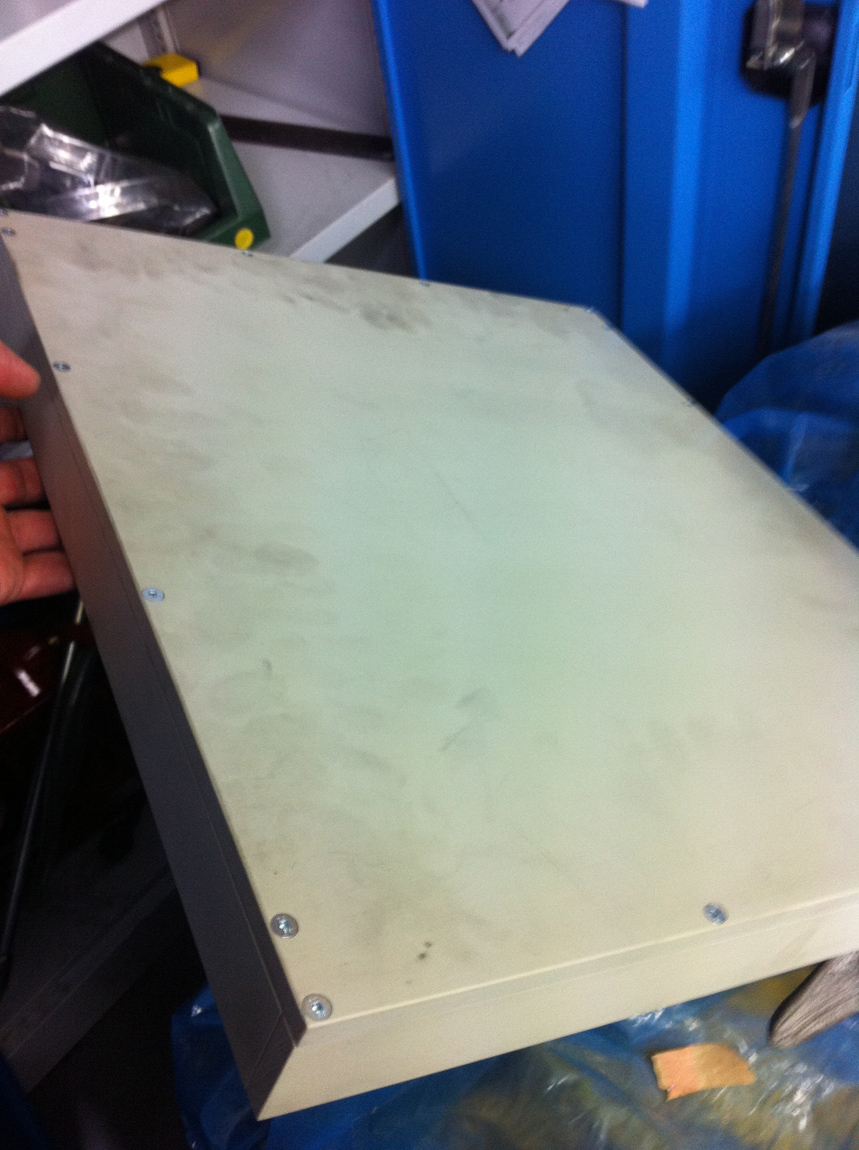

Nach dem Zusammenbau wurde der Kasten innen und aussen mit einem Schleifschwamm aufgerauht und anschließen Lackiert - aussen schwarz, innen weiss für die bessere Reflektion.

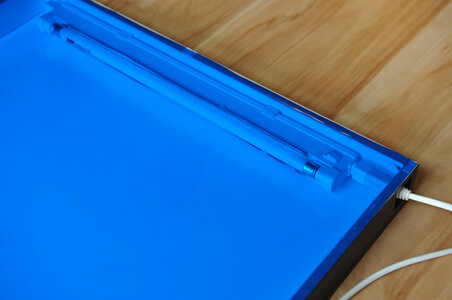

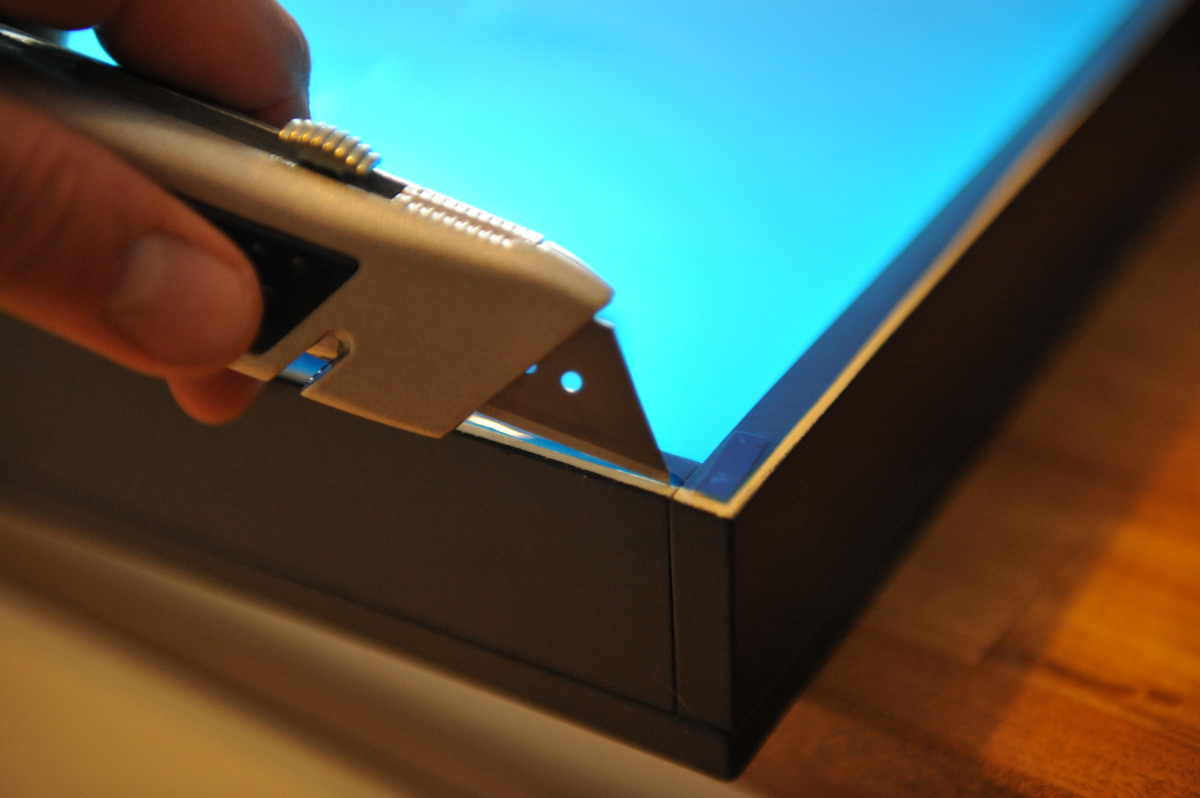

Nach dem Lackieren und verbauen der Lampe habe ich die Leefolie mit Tesa Powerstrips fixiert und mit einem Cuttermesser zugeschnitten.
Nun ist der Lichtkasten fertig und kann mit den selbstgebogenen Drahthaken und Ösenschrauben ans Aquarium gehängt.
Das wars auch schon mit der kurzen Bauanleitung. 8)
Noch kurz was zu den Materialkosten: Die PP Platten habe ich von meiner Firma als Schnittabfall kostenlos bekommen. Der qm kostet ca. 25 Euro.
Die Leuchte hat 15 Euro bei Hornb***h gekostet. Die Folie war mit 15 Euro inkl Versand relativ teuer weil sie Hitzestabil ist. Ich denke diese Folien bekommt man auch sehr günstig bei einem Leuchtreklamehersteller.
