Juwel Abeckung quick and dirty umbauen auf LED

[Tiegars]

Hallo zusammen,

mir war mal wieder langweilig so habe ich schnell mein altes Juwelbecken die Beleuchtung umgebaut. Man nehme:

•
  bischen LED
  eine Abdeckung
  Netzteil 12V
  einige Stecker
  Kabel
  paar Kühler
  Wärmleitkleber
  zwei kleine Ventilatoren

Zuerst wurde die Neonröhre herausgebaut sowie das Netzteil. Wie kann man nur Neonröhren verwenden :nasty:

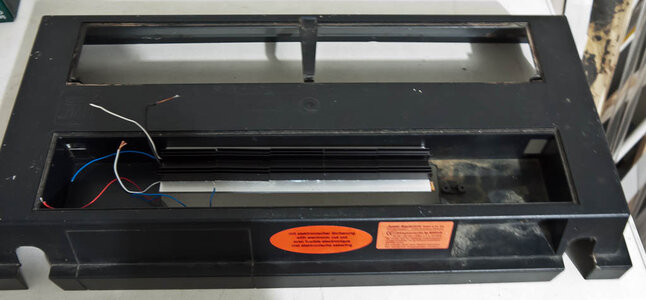

Damit man im hinteren Bereich ebenfalls Leds einbauen kann habe ich einfach an der Abdeckung Aussparung gesägt. Die Leds werden auf ein Aluminiumwinkel geklebt. Auf dem Winkel werden wie üblich die Kühler geklebt. Die Winkel werden dann verschraubt mit der Abdeckung.



Hier die Ansicht von unten.



Für die bessere Kühlung werden am Deckel die Aussparungen für die Ventilatoren gebohrt und ein Stecker angelötet damit man den Deckel später bei Wartungsarbeiten entfernen kann.


Die Ansicht von oben.


So sieht dann die Abdeckung aus wen sie zusammenmontiert ist.


Die Ansicht von hinten mit dem Anschuss für das 12V Netzteil


Und hier ein Bild wie das Becken ausgeleuchtet wird. Bitte nicht auf die dreckigen Scheiben achten :stumm:


Man kann also sehr einfach eine veraltet Neonröhrenabdeckung umbauen auf LED mit einem kleinen Zeitaufwand. Die Leds hatte ich herumliegen. Musste also nur de Kühler sowie das Netzteil kaufen. Also für ein paar Euro habe ich eine 1500 Lumen LED Beleuchtung.



[Floppy007]

Hi,

Sehr schön sag mal wie ist das mit der Watt Stärke kann man das bei LED einfach so rechnen, oder muss man bei LED's das anders berechnen? Möchte auf 0,5 Watt pro Liter kommen, da meine alte Lampe den Geist aufgegeben hat und ich nun meine alte Juwel Abdeckung rein setzen musste, die aber nur zwei 30 Watt Röhren hat. Vorher hatte ich 4x39 Watt :-/


Mfg Marcel



[Biotoecus]

Sorry Javi, aber ich kann nicht anders.....

bei dem Baum und der Kokosnuss fiel mir nur eines ein:
http://www.youtube.com/watch?v=pgd0zCmpMCQ

:bier:

Beste Grüße
Martin



[Tiegars]

Hallo Marcel,

du kannst einfach ca. 30Lumen pro Liter nehmen für Leds. Das reicht dann für den Anfang. Aufstocken kann man immer :smile:

@Martin

LOL na toll. :thumbs:



[HaManFu]

Servusla Javi,

feine Arbeit hast da wieder abgeliefert :thumbs:
Das ist schon fast verkaufsreif.
Solltest nen Umrüstkit zusammenstellen und anbieten. :flirt:
Also für die, die nich so dolle basteln können wie Du und nich schon infiziert sind feifen: :gdance:

LG Rich



[Floppy007]

Hehe stimmt am besten du baust für alle Interessenten :-D

Danke für die Info!

Mfg

Marcel



[cleik]

Hallo Javi,

welche LED´s hast du dafür verwendet und wo bekommt man diese denn?
Bei den Kühlkörpern gehe ich davon aus da diese bei Conrad erhältlich sind, oder?

Gruß
Chris



[Tiegars]

Hallo Richi und Marcel,

danke das es euch gefällt. Naja wieso eigentlich nicht *g Der Kunde bringt alte Aquariumabdeckung und ich baue sie um. Wen genug Kohle reinkommt dann kann ich meinen Beruf an den Nagel hängen ist eh trockene Materie die Informatik

@Chris

Die Kühlkörper sind von Conrad. Die Leds hatte ich herumliegen. Die waren von meiner alten Leuchte. Die sind nur sehr teuer Klick. Aber die sind wasserdicht haben so einen Schutz. Qualitativ absolute Topware.



[Tiegars]

Hallo Martin,

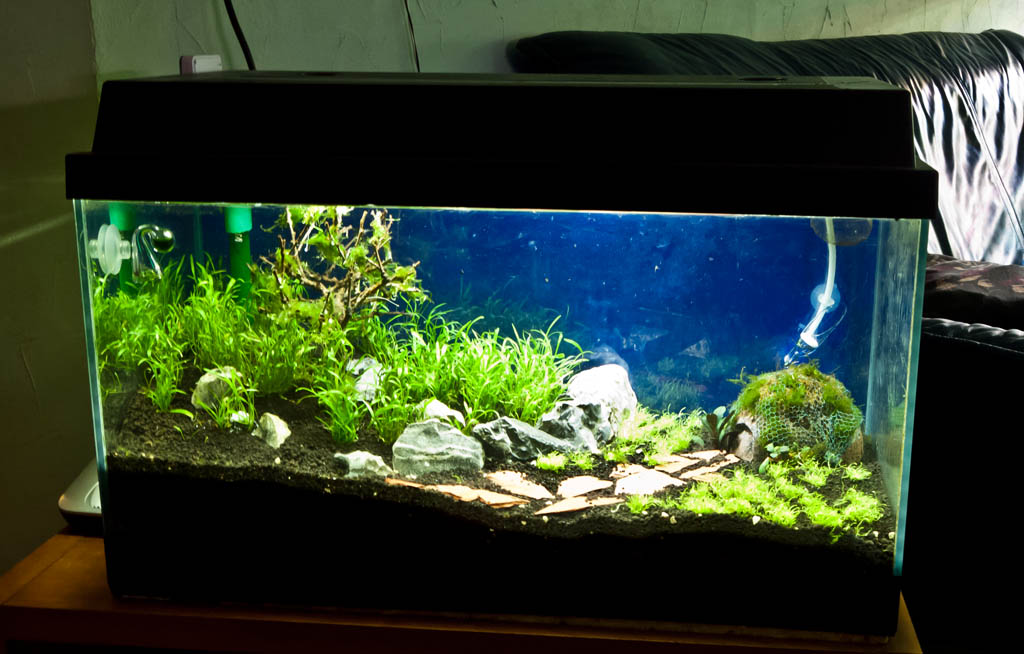

hier nun der einsame Baum im bepflanztem Zustand :smile:



[Tiegars]

Hallo zusammen,

die Pflanzen wachsen wir verrückt habe gestern den ersten Rückschnitt durchgeführt. Also die Leds gehen aber gut ab :smile:


Das Moos auf der Kokosnuss sowie auf dem Baum kommen auch langsam. Bei Moos muss man eh Geduld haben.



[Tommy_Pro]

Hi Javi,

ist der Baum ein toter Fukien Tee Baumarktbonsai ?



[Tiegars]

Hallo Thommy,

jupp :smile: Mein Arbeitskollege ist der Bonsai kaputt gegangen und wollte den fort werfen. Da habe ich den mitgenommen. Der Baum wurde aber mit Kunstharz behandelt damit er länger hält.



[Tommy_Pro]

Hi,

mit dem Kunstharz ist ne gute Idee,durch das weiche Holz,wär der sicherlich schnell gegammelt.

Falls noch jemand nen Baum sucht,hab hier noch ne schöne,aber tote Hainbuche rumstehen....

http://img233.imageshack.us/img233/9312/img0605kaz.jpg



[Tiegars]

Hallo,

unterdessen habe ich auf andere LEDs umgestellt und setze darum eine KSQ ein. Hier ein Bild der modifizierten Leuchte.
