Osram Oslon Square 120 CRI 90+

[Marmax]

Moin moin

Eine glücklichere Wahl ist HLG-60H-C700 vom gleichen Hersteller

Variante 3 ? ich denke ja.

also HLG-60H-C700 ist so nicht zu bekommen oder ich finde die Quelle nicht.
es gibt nur HLG-60H-C700 A oder B ( nicht Dimmbar )

dann die Dimmbare Variante ELG-75-C700B

oder gucke ich falsch :?
.......dat kann doch nicht so schwer sein



[Marmax]

Hi

so, jetzt aber geguckt bei Reichelt ........MW PCD-60-700B ( LED-SNT,60W,50-86V/700mA dimm. )

wie währe es damit..........23,80 € hält sich in grenzen :flirt:



[Wuestenrose]

Morgen…

also HLG-60H-C700 ist so nicht zu bekommen oder ich finde die Quelle nicht.

Ein HLG-60H-C700 gibt es auch nicht . Es gibt das HLG-60H-C700A: Nicht dimmbar, Strom intern zwischen 420…700 mA einstellbar, und das HLG-60H-C700B: Per PWM, 0…10 Volt und Potentiometer dimmbar. Letzteres wäre das Richtige für Dich.

MW PCD-60-700B ( LED-SNT,60W,50-86V/700mA dimm. )wie währe es damit

Nicht gut, nur netzseitig per Phasenan- und -abschnittsdimmer dimmbar.

Grüße
Robert



[Marmax]

Hallo

HLG-60H-C700B: Per PWM, 0…10 Volt und Potentiometer dimmbar. Letzteres wäre das Richtige für Dich.

OK Robert, habs Verstanden :thumbs:
ich hoffe das ihr mir noch das Dimmen beibringt :bier:

Kannst du mir noch aufschreiben was ich noch Bestellen muß ? Bitte ps:

ich würde gerne bei TME bestellen aket:



[Marmax]

Mahlzeit

wird so einer reichen ??? POTI

Allgemein denke ich aber das ein stink normaler Poti reichen müsste, den an dem 0-10V Ausgang keine grossen Ströme fließen dürften, oder ?

:tnx:



[Mandocello]

Hi Marek,

das Poti sollte gehen. Steht zwar kein Widerstandswert dabei, aber wenn es für die Netzteile empfohlen ist, wird es wohl passen. Da fließen 100uA, Leistung ist gar kein Problem. Mit Gehäuse und Anschlussdrähten ist das die Luxusvariante. Zum Probieren geht jedes beliebige 100kOhm-Poti.

Grüße
Uwe



[Marmax]

Hallo
Danke Uwe. :thumbs:

so, alles Bestellt :bier:
nächste Woche geht es an den zusammenbau und erste Leuchtprobe :flirt:

bin gespannt :hechel:



[Marmax]

Guten morgen :kaffee1:

ich hab schon fast alles zusammen außer paar kleinigkeiten, diese Zeit möchte ich nutzen um über
die Anordnung der Led´s auf der Trägerplatte nachzudenken.

Die Trägerplatte misst 250x250mm, daraus soll ein einzelner Reflecktor werden.

Der erste Versuch nur mit Osram ( 16mm )


jetzt mit 4x T6 dazwischen ( 20mm )


und jetzt die gleiche Platte allerdings zugeklebt ( besser zum zeichnen )

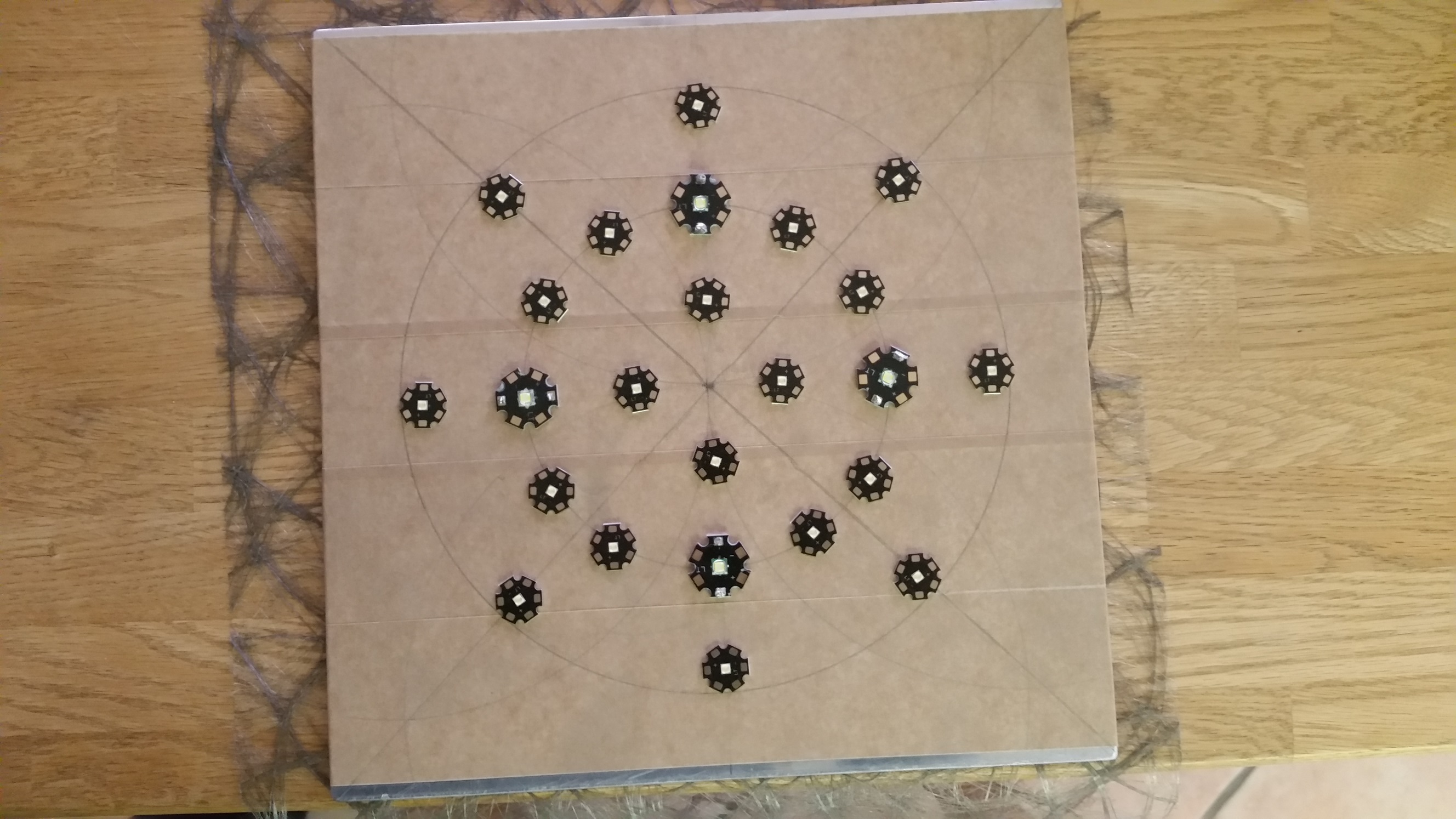

ein mal runde Anordnung ( Osram und T6 )


und eine Klassische in Reihe


Jetzt die Frage an Euch, welche von den letzten beiden währe besser ???
- wahrscheinlich gar keine :? oder doch die untere :? wegen der Ausleuchtung und dunkler Ecken :gdance:

und ich suche noch nach einer möglichkeit diese zu Testzwecken nur kurzfristig an der Platte befestigen zu können,
( Versuch: ein mal nur Osram und dann noch ein mal mit T6 ) ich dachte da an Wärmeletpaste ( so wie so ) und seitlich ein Tropfen Heisskleber ? Das müsste zum Testen reichen.
Später werden diese mit Epoxid Kleber fest gemacht. :gdance: ich schraube da nix mehr.



[strauch]

Hallo,

Ich glaube bei Heißkleber machts irgendwann "plums" und die Dinger fallen runter. Ich würde nichts was wärme erzeugt mit Heißkleber festkleben. Eine richtig gute Idee habe ich nicht, ich hab schon mal gesehen das die jemand mit 2 Schrauben eingeklemmt hat, damit würdest du aber deinen Kühlkörper löchern. Vielleicht kommt ja noch eine bessere Idee.

Grüße

André



[Marmax]

Hi

also Schrauben möchte ich nicht und Bombenfest machen auch nicht, es soll erstmal ne Stunde halten denn ich möchte ja verschiedene Konstellationen Testen und erst danach alles fest machen.

.......o mann

na mal schauen vielleicht gibt es noch ideen...



[SwissStar]

Hi Marek,

wie wäre es mit Wärmeleitklebefolie? Ich weiss allerdings nicht, wie gut sich die LEDs danach wieder lösen lassen.

Grüsse, Kevin



[Neuling]

Morgen,

Wärmeleitklebepad lassen sich recht Gut mit einem Heißluft Fön wieder entfernen.

Gruß Daniel



[Marmax]

Danke Daniel

hast du das schon so gemacht ?
ich möchte es nicht unbedingt alles SCHROTTEN



[Neuling]

Morgen Marek,

ja habe ich schon gemacht, als ich meine Osram Leisten Verklebt habe. Hatte ein Teil schief geklebt.
Ging relativ gut, das Pad ist danach aber Müll.

Habe in einem Abstand von ca. 30 cm drauf gehalten ( gewedelt ), und langsam einen Spachtel unter die LED geschoben.

Gruß Daniel



[strauch]

Wegen der Anordnung, ich glaube ich würde eine klassische Reihe machen, weil es für mich einfacher zu verkabeln wäre.

Grüße

André
